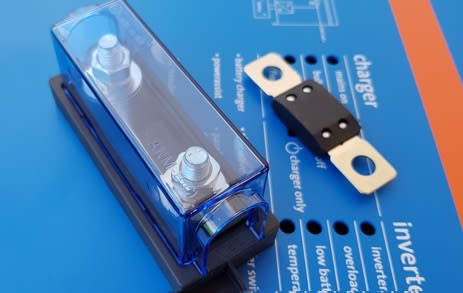

Fusibles y Porta Fusibles Midi, Mega y ANL

Aquí podrás encontrar un breve compendió con los fusibles más utilizados en instalaciones fotovoltaicas aisladas de la red (off grid). Aprenderás a diferencias entre fusibles Midi y Mega fuse además de conocer los fusibles tipo ANL y saber para que voltajes de tú banco de baterías son recomendados.

Fusible Midi (Midi Fuse) en 32V o 58V:

Este tipo de fusible fotovoltaico lo encontraras en el mercado en medidas desde 100A a 200A en 32V y de 70A a 100A en 58V, este ultimo sugerido para banco de baterías hasta 48V. A continuación podrás encontrar las medidas del Midi Fuse como del Porta Fusible para Midi Fuse a fin de poder dimensionar los espacios requeridos para incluir esta protección en el banco de baterías de tú planta fotovoltaica.

Fusible Mega (Mega Fuse) en 32V o 58V:

Los fusibles Mega Fuse los encontraras en el mercado en formatos de 60A a 500A en 32V y de 125A a 300A en 58V, estos últimos sugeridos para bancos de baterías de ciclo profundo o litio de hasta 48V. A continuación podrás ver las dimensiones del Mega Fuse como del Porta Fusible para Mega Fuse a fin de poder dimensionar los espacios necesarios para instalar esta protección en tú banco de baterías.

Fusible ANL (ANL Fuse) en 80V:

Los fusibles ANL los encontraras en el mercado en formatos de 400A a 500A en 80V, estos últimos son sugeridos para bancos de baterías de ciclo profundo o litio de hasta 48V de corrientes altas.

Comparativa del Tamaño de los Fusibles Midi-Mega y ANL:

Los fusibles Midi son los más pequeños en la categoria y se recomiendan para corrientes menores pues tienen pernos de menor sección para el terminal crimpiable, en caso de mayor amperaje puedes considerar el Fusible Mega que es ampliamente utilizado en instalaciones fotovoltaicas off grid.

Si quieres conocer más detalle de estos tipos de fusibles te invitamos a descargar el DataSheet explicativo de Victron Energy y aprovechamos de ofrecer la asesoría de nuestro equipo comercial en caso que desees realizar proyectos fotovoltaicos en Chile con estos componentes.

- DataSheet_Victron Energy_Fuses_Midi_Mega_ANL

Alternativa a los Fusibles Midi-Mega-ANL

Una opción recomendada para zonas remotas, donde a veces es difícil conseguir repuestos en caso de un corte producto de una sobrecarga del sistema, es utilizar fusibles con memoria que son una solución intermedia entre un interruptor automático y un fusible y los puedes utilizar en bancos de baterías de 12V, 24V o 48V. A continuación una imagen de este producto.
